При проектировании гардеробных систем ключевой задачей является максимально эффективное использование полезного объема ниши. В условиях стандартных или высоких потолков значительная часть вертикального пространства часто остается неиспользуемой, так как доступ к верхним уровням затруднен. Пантограф — это механическое устройство, предназначенное для решения этой задачи путем выноса штанги для одежды из зоны высокого расположения в зону досягаемости пользователя.

Функциональное назначение и эргономика

Пантограф позволяет организовать хранение вещей на высоте, которая в обычных условиях требует использования стремянок или дополнительных подставок. С технической точки зрения, использование этого аксессуара позволяет:

• Оптимизировать вертикальное зонирование: размещать сезонную одежду на верхних уровнях, сохраняя доступ к ней в повседневном режиме.
• Увеличить полезную площадь: использовать пространство под самым потолком для развешивания длинных вещей или верхней одежды.
• Соблюдать эргономические стандарты: обеспечить комфортное взаимодействие с гардеробом без лишних физических усилий.

Технические параметры при подборе и монтаже

При включении пантографа в проект необходимо учитывать ряд инженерных параметров, от которых зависит долговечность механизма и удобство эксплуатации:

Грузоподъемность

Каждый механизм имеет расчетный предел нагрузки (обычно от 10 до 25 кг). При проектировании важно учитывать не только вес самой одежды, но и динамическую нагрузку, возникающую при резком перемещении рычагов механизма. Превышение допустимого веса приводит к деформации направляющих и преждевременному износу узлов.

Монтажные зазоры и габариты

Для корректной работы пантографа требуется наличие свободного пространства внутри модуля. Необходимо учитывать:

• Высоту установки: расстояние от перекладины пантографа до полки или потолка должно обеспечивать полный ход механизма без соприкосновения с элементами конструкции.
• Глубину модуля: пантограф требует определенного вылета вперед. При проектировании встраиваемой системы глубина секции должна соответствовать габаритам механизма и предполагаемой глубине вешалок.

Тип крепления

Пантограф может монтироваться как к боковым стенкам модуля, так и к верхней перекладине. Выбор способа фиксации зависит от несущей способности каркаса гардеробной системы.

Интеграция в модульную структуру

Современные встраиваемые гардеробные системы строятся на принципе модульности. Это означает, что пантограф не является статичным элементом всей конструкции, а представляет собой функциональный блок, который интегрируется в определенную вертикальную секцию.

Такой подход позволяет гибко менять наполнение гардероба. Если через некоторое время потребности в хранении верхней одежды изменятся, секцию с пантографом можно будет перекомпоновать, заменив её на блок с выдвижными корзинами или полками, при этом основной каркас системы останется неизменным. Это обеспечивает адаптивность гардеробного пространства под меняющиеся задачи пользователя.

Для точного расчета необходимого количества механизмов, определения их расположения с учетом высоты потолков и нагрузки, а также для разработки индивидуальной планировки, вы можете обратиться к специалистам компании Аматид. Как партнер-производитель и поставщик встраиваемых систем в Санкт-Петербурге, мы осуществляем индивидуальное проектирование и расчет параметров проекта на основе ваших замеров. Ознакомиться с возможностями проектирования и заказать консультацию можно на сайте amatid.ru.

Комплексирование элементов системы: логика зонирования и технические требования

Эффективность встраиваемой гардеробной определяется не только наличием отдельных аксессуаров, таких как пантографы, но и системным подходом к сочетанию различных функциональных узлов. Проектирование наполнения требует соблюдения баланса между типами хранения, весовыми нагрузками и эргономическими зонами доступа.

Выдвижные модули и системы хранения

Выдвижные элементы (ящики, корзины, брючницы) являются ключевыми компонентами для организации хранения мелких вещей, аксессуаров и текстиля. При их интеграции в модульную систему необходимо учитывать следующие технические аспекты:

• Тип направляющих: Для обеспечения плавного хода и возможности полного выдвижения модуля используются телескопические направляющие. При подборе следует ориентироваться на расчетную грузоподъемность (стандартные решения обычно рассчитаны на 25–35 кг) и наличие доводчиков, исключающих ударные нагрузки при закрытии.
• Глубина выдвижения: Параметр выдвижного элемента должен коррелировать с общей глубиной несущей конструкции. Несоответствие глубины ящика и каркаса может привести к перекосу направляющих или невозможности полной фиксации модуля.
• Вентиляция: При использовании закрытых ящиков для хранения текстиля важно учитывать требования к воздухообмену. В ряде случаев целесообразно использование сетчатых корзин, которые обеспечивают естественную циркуляцию воздуха, предотвращая застой влаги в тканях.

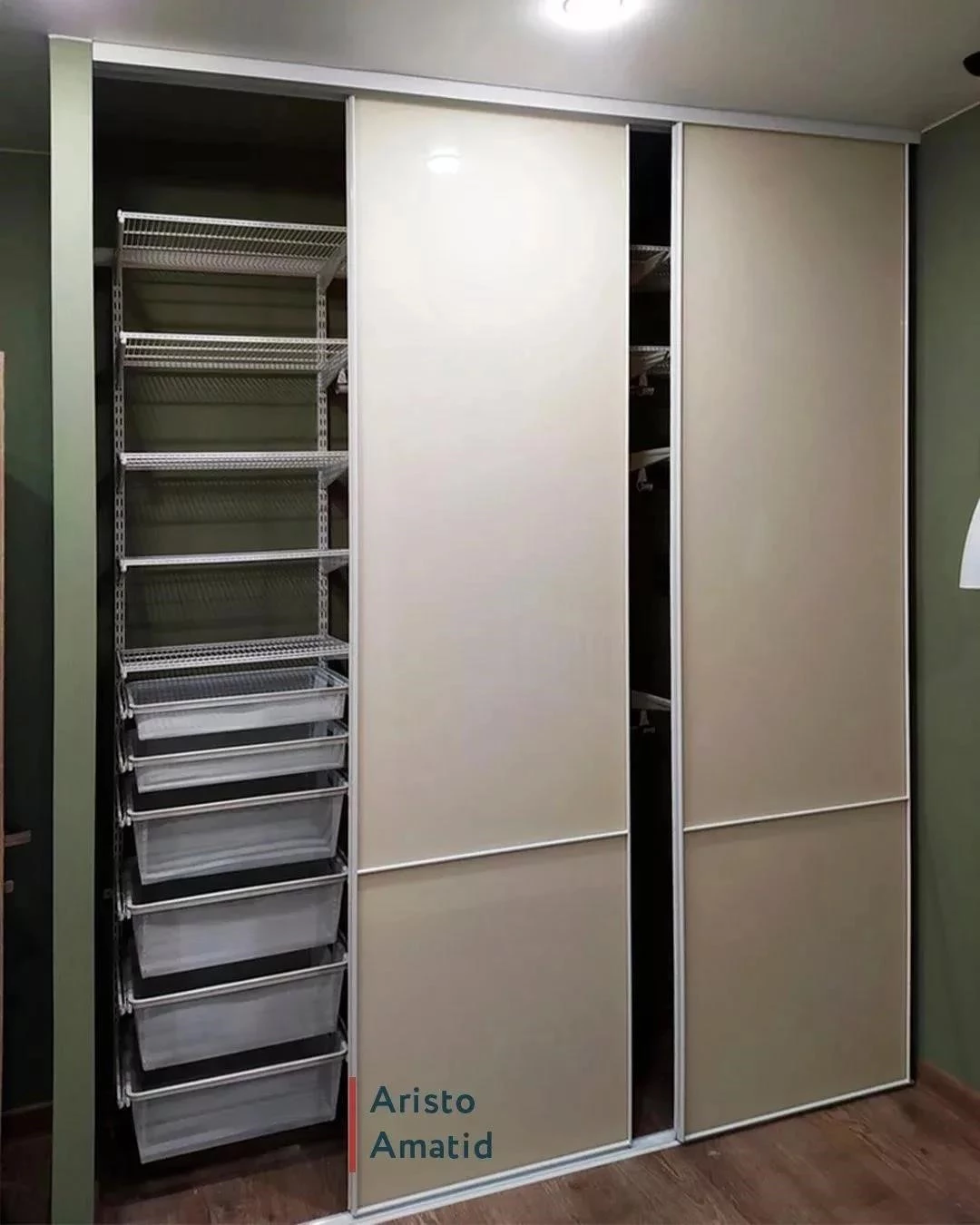

Стеллажные системы и полки

Полки формируют горизонтальное зонирование системы. В зависимости от назначения зоны (хранение обуви, трикотажа или тяжелых предметов) применяются различные решения:

• Стационарные полки: Обеспечивают максимальную жесткость конструкции, но ограничивают возможность изменения планировки.
• Регулируемые полкодержатели: Позволяют изменять шаг между полками в пределах перфорации несущих стоек. Это критически важно для адаптации системы под изменяющийся габарит вещей (например, переход от хранения обуви к хранению объемных головных уборов).

Интеграция световых решений

Проектирование освещения встраиваемой системы рассматривается как часть инженерной подготовки модуля. Световые элементы должны быть интегрированы в каркас таким образом, чтобы не препятствовать работе механических узлов (пантографов, выдвижных корзин) и не создавать слепых зон. Применение светодиодных профилей с низким тепловыделением позволяет избежать термического воздействия на хранящиеся материалы и упрощает монтаж в ограниченных пространствах ниш.

Принцип адаптивной конфигурации

Фундаментальное преимущество встраиваемых модульных решений заключается в возможности реконфигурации без демонтажа основного несущего каркаса. Проектировщик закладывает в систему универсальную базу (стойки, направляющие, полки), которая позволяет в дальнейшем модифицировать наполнение:

1. Заменять штанги на полки при изменении состава гардероба.
2. Добавлять или перемещать выдвижные элементы в зависимости от изменения полезной площади.
3. Комбинировать сетчатые системы с глухими панелями для разделения зон хранения.

Такая модульность позволяет минимизировать затраты на переоборудование гардеробной при изменении сценариев использования пространства. Проектирование подобных систем требует точных расчетов нагрузок на каждый несущий элемент и учета всех геометрических параметров ниши. Для получения технически выверенного проекта, учитывающего все параметры весовых нагрузок, габаритов и фурнитуры, специалисты компании Аматид готовы провести расчет и подготовить документацию на основе ваших индивидуальных параметров. Подробная информация и возможность заказа консультации доступны на сайте amatid.ru.
