При проектировании гардеробных в условиях ограниченной площади приоритетной задачей становится максимальное использование вертикального пространства; Одним из инструментов решения этой задачи является установка пантографа — выдвижного механизма для одежды на плечиках, который позволяет переместить зону хранения в верхний ярус шкафа или ниши.

Принцип работы и функциональное назначение

Пантограф представляет собой рычажный механизм, который перемещает штангу с одеждой из верхней точки крепления вниз, в зону досягаемости пользователя. Это позволяет эффективно использовать пространство на высоте более 2 метров, которое в стандартных системах обычно отводится под редко используемые вещи (антресоли).

Основные преимущества использования пантографа в встраиваемых системах:

• Освобождение нижних зон: перенос верхней одежды в верхний ярус позволяет разместить в нижней части гардероба дополнительные выдвижные корзины, ящики или полки для обуви.
• Оптимизация хранения: возможность организовать хранение сезонных вещей в верхней части системы без необходимости использования стремянки.
• Эргономика: доступ к вещам осуществляется за счет плавного хода механизма, что сокращает время поиска и извлечения одежды.

Интеграция в модульные системы

С точки зрения проектирования, пантограф рассматривается как один из элементов наполнения модульной системы. В отличие от стационарных шкафов, встраиваемые модульные решения позволяют адаптировать внутреннюю конфигурацию под текущие потребности владельца.

Благодаря тому, что несущая конструкция системы остается неизменной, наполнение может быть пересмотрено: пантограф можно заменить на стационарную штангу, добавить дополнительные полки или перенести механизм в другую секцию без демонтажа основного каркаса. Это обеспечивает гибкость эксплуатации гардеробной при изменении состава гардероба или смене пользователя.

Технические требования при проектировании

Для корректной работы пантографа необходимо учитывать ряд технических параметров на этапе планирования:

1. Ширина проема: механизм должен быть точно подогнан под ширину секции. Зазоры между направляющими и стенками должны соответствовать техническому паспорту изделия для исключения перекосов.
2. Высота установки: точка крепления определяется исходя из роста пользователя и высоты потолка, чтобы в нижнем положении штанга находилась на комфортном уровне.
3. Допустимая нагрузка: каждый тип пантографа имеет лимит по весу одежды. Превышение нагрузки приводит к преждевременному износу механизма и затруднению хода.
4. Глубина ниши: стандартная глубина для размещения одежды на плечиках составляет 550–600 мм, что необходимо для предотвращения замятия ткани при перемещении штанги.

Практическая реализация

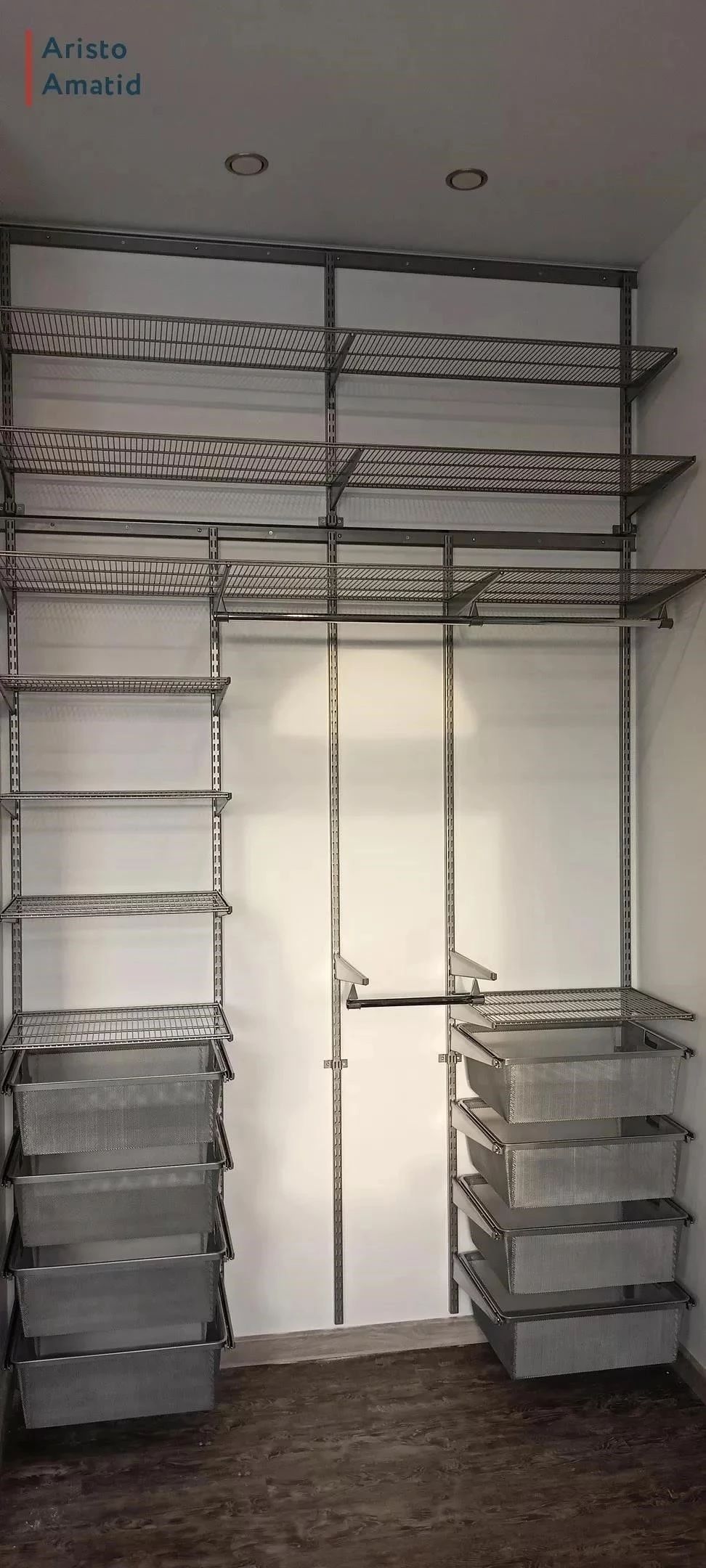

При подборе комплектующих важно комбинировать пантограф с другими элементами системы. Например, под зоной работы механизма целесообразно расположить выдвижные секции или сетчатые корзины, что создаст многоуровневую систему хранения в одном вертикальном модуле.

Компания «Аматид», являясь партнёром-производителем и поставщиком встраиваемых гардеробных систем в Санкт-Петербурге, осуществляет индивидуальное проектирование и производство конструкций с учетом всех технических особенностей помещения. Для уточнения размеров ниши, расчета допустимых нагрузок и подбора конфигурации под конкретный бюджет можно заказать консультацию или рассчитать проект на сайте https://amatid.ru/.

Сравнение пантографа и стационарной штанги: критерии выбора

При проектировании секции для одежды на плечиках выбор между пантографом и обычной штангой зависит от геометрии помещения и предполагаемого сценария использования. С технической точки зрения эти элементы решают разные задачи:

• Стационарная штанга целесообразна при наличии двух уровней хранения (верхнего и нижнего). В этом случае одежда разделяется по категориям (например, короткие вещи снизу, длинные сверху), что требует разделения вертикального пространства на две равные или разные по высоте зоны.
• Пантограф применяется, когда необходимо оставить всё пространство под механизмом свободным для установки глубоких ящиков, выдвижных корзин или стеллажей. Это позволяет объединить зону хранения одежды и зону хранения аксессуаров/белья в одном узком вертикальном модуле.

С точки зрения эксплуатации, пантограф требует большего свободного пространства перед собой для полноценного вылета штанги, в то время как стационарная штанга занимает только глубину ниши.

Рекомендации по комбинированию с дополнительными аксессуарами

Для повышения функциональности модуля с пантографом рекомендуется интегрировать следующие элементы в общую несущую конструкцию:

Системы освещения. Поскольку пантограф перемещает одежду в верхнюю зону, где естественный свет часто отсутствует, установка светодиодной подсветки в верхней части ниши или вдоль боковых стоек обеспечивает необходимую видимость при выборе вещей.

Выдвижные сетчатые корзины. Расположение корзин непосредственно под траекторией движения пантографа позволяет организовать хранение трикотажа или аксессуаров, не теряя полезную площадь. Важно рассчитать высоту установки корзин так, чтобы штанга пантографа в нижнем положении не блокировала доступ к верхним ярусам выдвижных элементов.

Разделители и органайзеры. В соседних секциях модульной системы рекомендуется использовать вертикальные разделители для сумок или узкие полки для обуви, чтобы сбалансировать нагрузку на общий каркас системы.

Типичные ошибки при планировании зоны с пантографом

Как проектировщик, выделяю несколько критических моментов, которые могут привести к некорректной работе системы:

• Недостаточная глубина корпуса: если глубина ниши менее 550 мм, плечики с объемной одеждой (пальто, пиджаки) будут задевать заднюю стенку или двери при перемещении механизма.
• Игнорирование веса одежды: установка пантографа в секцию, предназначенную для тяжелых зимних вещей, без учета максимальной нагрузки на рычажный механизм может привести к деформации креплений.
• Отсутствие учета зазоров: при монтаже в ограниченном пространстве необходимо оставлять технологический зазор между механизмом и боковой стенкой, чтобы исключить трение и шум при работе.

Поскольку встраиваемые модульные системы позволяют менять конфигурацию без демонтажа каркаса, любой из этих элементов может быть заменен или перенесен при изменении потребностей пользователя. Это делает систему адаптивной: например, при переходе от хранения сезонной верхней одежды к хранению легких рубашек пантограф может быть заменен на стандартную штангу с добавлением дополнительных полок в верхней части.
